4K无线视频传输方案(炬力)

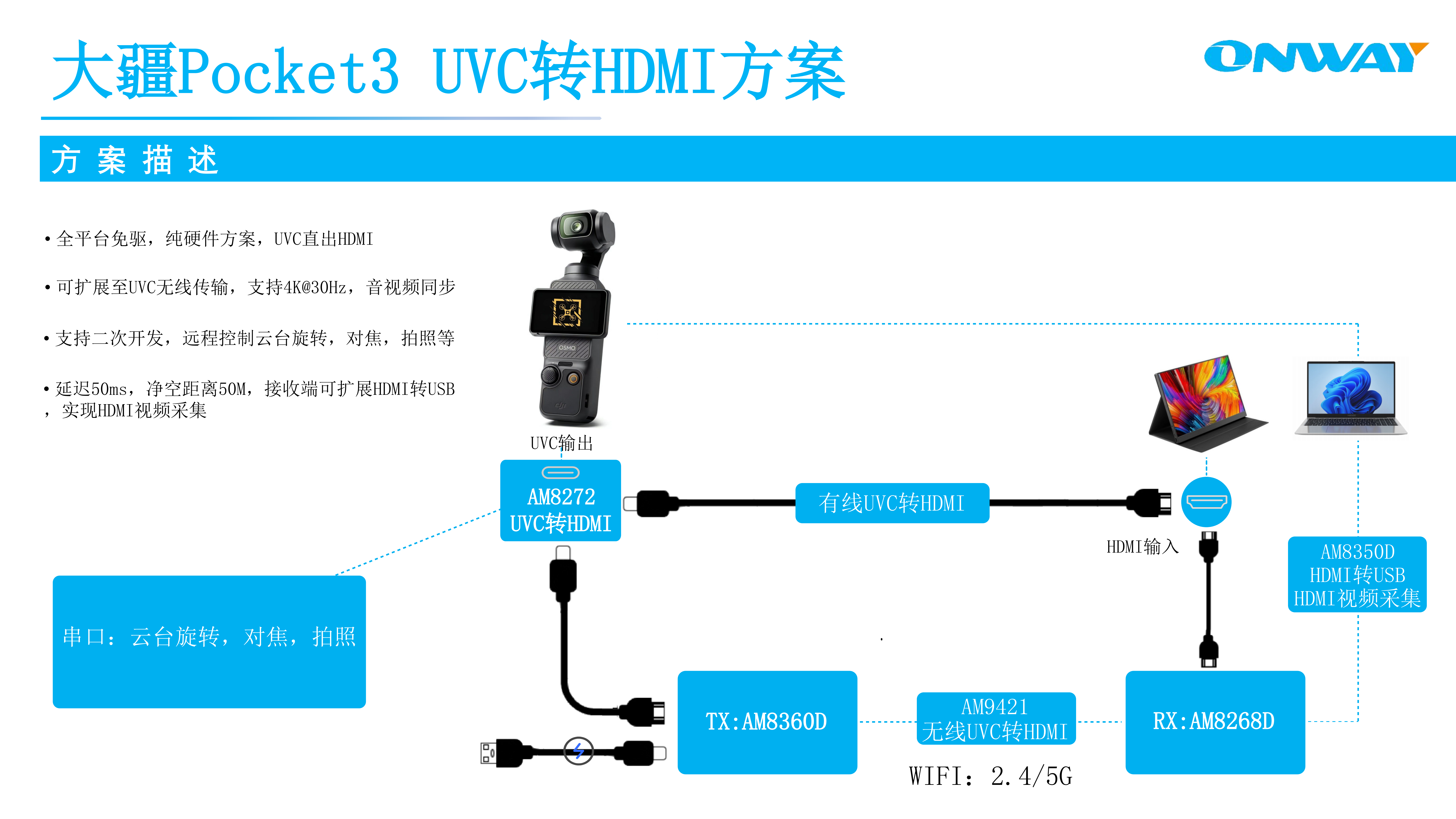

炬力北方的主控芯片AM8360D发射+AM8272接收,可以实现4K分辨率的无线视频点对点传输,线长至100米,可以替代各类Type-C/HDMI/DP/SDI等接口的视频延长线,可以替代HDMI网络延长器,无线采集卡、无线图传
  • 4K分辨率的无线视频点对点传输,长100米
  • 自动跳频、强抗干扰,传输稳定、毫米波视频
  • 40-60ms级延时,即插即用、无需APP、免联网免驱动
产品详情


AM8360D规格书/Datasheet

视频编解码芯片,无线视频发射芯片/TX,主控/SOC

Actions-Micro的AM8360D处理器是一款高度集成的混合信号SoC目标处理器,位于多媒体应用。

AM8360D嵌入的CPU是高性能、低功耗的32位RISC具有DSP指令扩展的内核,运行速度可达700MHz。AM8360D处理器具有硬连线的多格式视频编码器,支持各种流行的视频格式,包括:FHD/4K分辨率的H.264。AM8360D集成的无损或近乎无损的图像/视频压缩和解压缩模块可以通过1Gbit/s以太网传输RGB1080格式为RGB888的1P视频。AM8360D多媒体处理器借助片上HDMI提供了显示解决方案发射器和接收器接口。AM8360D还集成了1个USB OTG控制器、UART、I2C、SPI等。AM8360D中集成了512Mb DDR2内存芯片,因此无需挂DDR2内存

特征

该AM8360D提供高水平的系统集成,以支持各种应用。AM8360D的功能包括:

✓32位RISC内核

-32K字节指令缓存和数据缓存

-F/W可以在直流至800MHz范围内透明地编程

-用于多媒体加速的DSP指令

-静态设计允许在运行时更改时钟以节省功耗

✓视频编码器

-支持ISO/IEC 14496-10/YU-T Rec.H.264

-基本配置文件,级别1-5.1

•主要配置文件,级别1-5.1

•高调,1-5.1级

-支持JPEG ITU-T Rec.T81(09/92),基线交错/JFIF

-1920x1080分辨率下每秒60帧,适用于所有格式的视频

-支持高达4K分辨率

✓图像/视频压缩器

-支持高达1080P分辨率

-支持8bit YCbCr 4:2:2&YCbYCr/RGB

-自适应压缩比高达1:6

-无损或近乎无损压缩

✓OSD操作系统

-1,2 OSD位图数据宽度

-2位256x128或256x256 1位

显示界面

-支持HDMI Tx,符合行业标准HDMI 1.2

-支持HDMI接收,符合行业标准HDMI 1.3a

✓音频

-I2S IN和I2S OUT接口

-支持32级音量控制

✓以太网MAC

-支持高达1Gbps速率的MII/RMII/RGMII

-支持SDIO接口进行WIFI传输

AM8360D数据表v1.0.0 Actions-micro Proprietary 11/09/2021 11

✓转移计划管理器

-通过以太网传输压缩的视频/音频数据

-通过以太网接收压缩视频/音频数据

-传输的视频高达1920x1080 60fs

✓内存存储

-集成16个512Mb DDR2芯片,速度高达1066Mbps

-OTP ROM 64位芯片ID

✓DMA控制器

-8个物理通道和4个总线通道

-步幅模式支持

-软件可配置优先级

✓引导ROM

-带引导加载程序的片上引导ROM

-系统可以从SPI Nor闪存加载

✓USB 2.0 OTG接口

-符合通用串行总线规范。修订版2.0。

-符合USB2.0规范修订版1.0a的On-The-Go补充。

-支持与一个低速、全速或高速设备进行点对点通信主机模式。

-支持外设模式下的全速或高速。

-支持USB大容量存储类仅批量传输修订版1.0作为主机或设备。

-支持电子静态图像成像图像传输协议(PTP)

-支持使用pict-bridge的直接打印功能

-支持将设备版本1.1打印为主机的通用串行总线设备类定义

-支持通用串行总线静态图像捕获设备定义修订版1.0作为主机

-端点的可配置/可编程大小。

-可配置/可编程的单通道、双通道、三通道或四通道缓冲。

-可编程类型的端点。

-支持高速、高带宽、同步和中断传输。

-支持挂起、恢复和电源管理功能。

-支持USB唤醒

✓其他接口

-UART/I2C/SPI接口

-3个外部中断

-35个可配置GPIO,与功能引脚共享

✓电源

AM8360D数据表v1.0.0 Actions-micro Proprietary

11/09/2021 12

-1.3V用于内核

-Mac IO为3.3V/2.5V/1.8/1.5V,其他为3.3V

-Core PLL、LCD PLL、AUDIO PLL和DDR PLL支持扩频

包装:-QFN 88pin(epad),10x10mm





AM8272规格书/Datasheet

4K全高清多媒体多格式视频编解码芯片主控芯片,无线视频接收芯片,RX主控/SOC

描述

AM8272是一款面向消费类的尖端高清媒体处理器SoC(片上系统)具有独立安全操作系统的可信执行环境的电子产品,H.264解码至全高清媒体多种格式的解码和编码,无线/有线网络、HDMI接收器和一整套高速外设。AM8272配备高性能双核CPU ARM Cortex-A7,具有二级缓存嵌入式。AM8272还集成了高效的双核图形处理单元(GPU)加速2D和3D图形处理。为了加速OSD和2D用户界面,内置

AM8272的流式处理引擎提供常用的绘图功能。CPU专用于应用,而AM8272的大多数功能都利用单独的硬件电路来提供高效优化的系统。AM8272的视频DSP专用于操作、解码和以各种格式对视频流进行编码,例如解码全高清MPEG1/2/4/H.264/H.264 MVC,AVC/VC-1、VP8、AVS、AVS Plus、HD JPEG等视频解码和编码可以同时运行。此外,AM8272的视频后处理由视频处理子系统处理,该子系统支持3D去隔行扫描,视频缩放到全高清等。音频解码由能够解码一组音频格式的音频DSP,例如DTS HD、Dolby®Digital Plus、TrueHD和其他流行格式。音频DSP还执行音频后处理

AM8272为丰富的操作系统提供安全的环境,带来高清内容到大屏幕。安全的视频路径和安全存储对于安全系统至关重要。随着ARM TrustZone的部署和专有安全机制的实现,AM8272可保护视频和高度机密的信息免遭泄露。独立的安全操作系统在AM8272上运行。此外,AM8272硬件还提供加密引擎,真随机数发生器和足够的一次性可编程ROM(OTP)空间,它们是也是可信执行环境的重要元素。AM8272支持一整套外设。集成了PHYare的HDMI发射器在AM8272中。HDMI接口支持HDCP。其他接口包括带PHY的USB2.0 OTG集成NAND/NOR/eMMC闪存控制器。AM8272是高清媒体播放器(Miracast)的经济高效解决方案无线显示适配器。

特征

1、系统和外设

1.2GHz ARM Cortex-A7双核

带浮点单元的处理器和嵌入式NEON SIMD引擎

512KB二级缓存

用于可信执行的ARM TrustZone具有独立环境(TEE)安全的操作系统和集成安全硬件

支持OpenGL ES1.1/2.0和OpenVG1.1的

具有硬件加速的视频DSP

具有硬件加速功能的音频DSP

最高支持1GB DDR3/DDR3L带16位数据接口的SDRAM,支持串行闪存和双I/O数据接口,支持NAND闪存,最大72位ECC,支持eMMC 4.5

Boot-ROM和OTP(一次性可编程ROM)用于安全启动和密钥存储

集成USB2.0高速OTG控制器和PHY

支持UART/I2C/GPIO

音频接口和功能

24位分辨率

一个用于音频的I2S接口(2通道)输出

一个用于音频的I2S接口(2通道)输入

7.1声道下混

MPEG I第1、2、3层(2通道)和MPEGII第1、2层(多通道)

LPCM、ADPCM、ALAC、FLAC、AAC、WAV、AIFF、VSELP和OGGVorbis

DTS HD、杜比数字Plus、TrueHD(仅限持牌人)

WMA/WMA Pro、杜比数字AC3、和DTS(仅限被许可人)

LPCM/ADPCM/MP3/AAC音频录音

支持DTS广播(仅限被许可人)

杜比数字消费编码器有能力(仅限被许可人)

视频接口和功能

NTSC和PAL电视系统

带CEC的HDMI v1.4发射器,支持3D over HDMI

HDMI v1.4接收器,集成PHY(英语)

运动自适应去隔行扫描位图OSD

视频和图片解码功能

支持双高清解码同时

能够decoding1080 60视频

使用大多数格式MPEG1、VCD 1.0/2.0、SVCD支持高清MPEG2(高达MP HL1080i)、ISO/IFO/VOB/TS

支持HD MPEG4 SP/ASP(720p/1080i/1080p),Xvid

H.264 BP L3、MP和HP L4.2

H.264 MVC SHP L4.1

VC-1 SP、MP AP L3

AVS JZ L6.2、AVS+1080 60P

H.263配置文件0/3 L70 1080 60P VP8 1080 60P

最大32K x 32K的高清JPEG分辨率

全像素JPEG解码与高分辨率放大

视频从标清升级到超高清(720p/1080i/1080p/2160p)

支持24/30/36位深色

视频和图片编码功能

MPEG 4 SP L5

H.264 BP,MP,HP L4.2

H.264 MVC SHP 1080 30P

H.263 Profile3 L70 1080 60P

高清JPEG高分辨率

AES 128/192/256位,带密码模式ECB/CBC/CTR/CTS的DES,TDESSHA-1、SHA-256 DRM和链接保护

PlayReady,Widevine

HDCP1.4、HDCP2.2、DTCP-IP

电源设计

支持动态电压频率缩放

真随机数生成器

热传感器

包装:16mm x 16mm,TQFP144,0.4mm引脚间距
